無機と有機の融合から生まれた次世代塗料、
「ラグゼMUKIシリーズ」。
ハイグレードの耐候性が
建物を長寿命化へといざないます。
塗り替えサイクルを最適にする選択が、
未来の安心を形にします。
-
01Hybrid
Technology無機の力を活かす無機有機ハイブリッド技術
当社独自の「無機有機ハイブリッド技術」により、『強さ』と『柔軟性』を融合した塗膜が超高耐候性を発揮。過酷な環境から建物を長期に保護します。
- 強さの無機
- 無機成分は、太陽光（紫外線）や酸性雨などにも強く耐久性が高いのが特徴。硬く強い反面、脆さという性質がある。
- 柔軟性の有機
- 有機成分は、建物の動きや変形にも対応し、ひび割れや剥がれを防ぐための高い柔軟性が特徴。
-
02Radical
Control紫外線劣化に耐えるラジカル制御技術
過酷な環境に曝される建物。特に紫外線は、塗膜や素材を劣化させるため、紫外線に強い塗料選びが大切です。４つのラジカル制御技術で、塗膜劣化の原因物質「ラジカル」の発生を根本的に抑えます。
- Control1高性能ハイブリッド無機
- 超強力な結合エネルギーを持つ「高性能ハイブリッド無機」で紫外線劣化を抑制
- Control2UVトラップ
- 「UVトラップ」で紫外線を吸収し劣化を低減
- Control3ラジカルバリヤコート
- 酸化チタンへの紫外線到達によるラジカル発生を抑制
- Control4HALSラジカルキャッチャー
- 極微量すり抜けた紫外線によって発生したラジカルは「HALSラジカルキャッチャー」で捕獲し無害化
-
03Fusing
Technology「無機有機ハイブリッド技術」と
「ラジカル制御技術」の融合「ラグゼMUKIシリーズ」は、紫外線に強い超高耐候性のハイブリッド無機と、

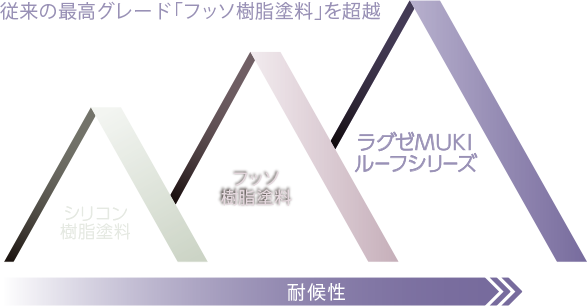

ラジカル制御技術を融合したハイグレードの塗料です。- 塗料のグレード
-
- 促進耐候性試験結果
-
屋根用
水性1液超高耐候性無機有機ハイブリッド屋根用塗料
ラグゼMUKIルーフ
弱溶剤形2液超高耐候性無機有機ハイブリッド屋根用塗料
ラグゼMUKIルーフマイルド
過酷な環境下にある屋根に
最適な選択を
屋根や外壁は、太陽の位置(入射角)と屋根や外壁面の傾き(傾斜角)の違いによって、太陽 から降り注ぐエネルギー量（日射量）の受け取る量が変わります。地表に降り注ぐ太陽光の日射は、主に赤外線、可視光線、紫外線を含みます。
ラグゼMUKIルーフマイルド
ラグゼMUKIルーフの特長

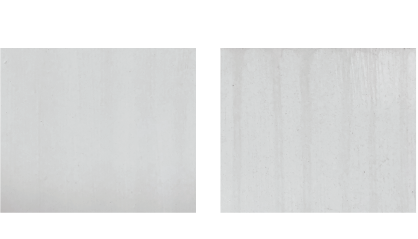

超低汚染

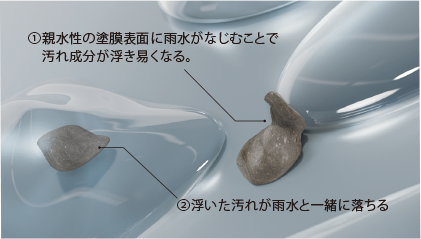

親水性の塗膜を形成することで、付着した汚れを雨水が流し落とします。雨だれ等を低減し建物の美観を維持します。
優れた耐久性

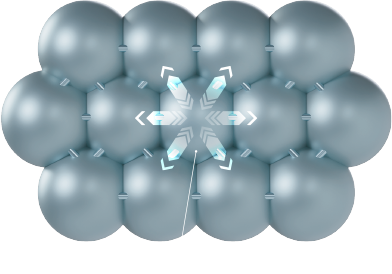

緻密な塗膜が優れた耐久性を発揮します。
良好な仕上り
抜群の塗りやすさに加え、肉持ちのあるしっとりとした高級感ある質感が仕上りを良好に保ちます。
周辺環境にも配慮
臭気が少なく作業環境にもやさしい塗料です。
防カビ・防藻性
湿度の高い屋根の北面などで発生しやすい、カビや藻の発生を抑制し、建物の美観を維持します。
特性と幅広い素材適正
| 製品名 | 特性 | 素材適正 | |||||
|---|---|---|---|---|---|---|---|
| 性状 | 臭気 | 住宅屋根用化粧スレート （新生瓦） |
波形スレート | 厚形スレート瓦 | 金属屋根 | ||
| ラグゼMUKIルーフ | 水性 | １液 | ◯ | ◯ | ◯ | ◯ | ー |
| ラグゼMUKIルーフマイルド | 弱溶剤 | ２液 | △ | ◯ | ◯ | ◯ | ◯ |
※洋風コンクリート瓦(モニエル瓦など)の塗装仕様は、「洋風コンクリート瓦塗り替え工法」のカタログをご参照ください。
標準色（下表の●印が当該製品の標準色になります。）
| ラグゼMUKI ルーフ |
ラグゼMUKI ルーフマイルド |
|
|---|---|---|
| ガーネットオレンジ | ー | ● |
| ローヤルレッド | ● | ● |
| チョコレート | ● | ● |
| シナモンブラウン | ー | ● |
| 新ブラウン | ● | ● |
| コーヒーブラウン | ● | ● |
| セピア | ー | ● |
| ピスタブラウン | ー | ● |
| ネオモスグリーン | ● | ● |
| ラグゼMUKI ルーフ |
ラグゼMUKI ルーフマイルド |
|
|---|---|---|
| スチールグレー | ● | ● |
| グリーン | ● | ● |
| アイビーグリーン | ー | ● |
| グラニットグレー | ● | ● |
| ブルー | ー | ● |
| ナスコン | ー | ● |
| カーボングレー | ● | ● |
| 銀黒 | ー | ● |
| ネオブラック | ● | ● |
製品仕様
上塗
- ラグゼMUKIルーフ
- 15kg
- ※つや：艶有り
- ラグゼMUKIルーフマイルド
- 【15kgセット】
ベース：12.9kg、硬化剤：2.1kg - ※ベース：硬化剤＝6：1
※つや：艶有り
下塗
| 素材 | 適正下塗 |
|---|---|
| 住宅屋根用化粧スレート | アレスダイナミックシーラーアクア(透明)、アレスダイナミックルーフ1液カチオンシーラー、アレスダイナミックシーラーマイルド（透明）、アレスダイナミックルーフ1液エポシーラー、浸透形Mシーラー |
| 波形スレート | |
| 厚形スレート瓦 | |
| 金属屋根 | アレスダイナミックプライマー、アレスダイナミック1液プライマー、スーパーザウルスⅡ |
- 窯業系屋根材の適用範囲
- 下記の表面劣化度に応じた下塗をご使用ください。表面劣化が進行した表面劣化度(大)の場合、下塗に「アレスダイナミックシ－ラーマイルド透明」または「アレスダイナミックルーフ1液エポシーラー」を推奨します。
- 表面劣化度（小）
-
目安
新設後、又は
塗替え後10年程度経過した屋根材 -
塗膜の剥がれ等が部分的に認められるが、下地は健全な状態。
- 表面劣化度（中）
-
目安
新設後、又は
塗替え後10～15年経過した屋根材 -
塗膜の剥がれは(小)より認められるが、下地は健全な状態。
- 表面劣化度（大）
-
目安
新設後、又は
塗替え後15年以上経過した屋根材 -
全体に塗膜の剥がれが見られ、下地表層は脆く、吸込みが大きい状態。
住宅屋根用化粧スレート、波形スレート、厚形スレート瓦
| 工程 | 塗料名・処置 | 荷姿 | 希釈率 （重量％） |
標準所要量 （kg/m2/回） |
塗装回数 | 塗装間隔 （23℃） |
塗装方法 |
|---|---|---|---|---|---|---|---|
| 素地調整 | 劣化した旧塗膜や表面の化粧層、砂、ホコリ、汚れ、コケ等は高圧水洗浄(10～15MPa)で除去してください。その後、水分がなくなるまで1～2日程度十分に乾燥させてください。 | ||||||
| 下塗 | アレスダイナミックシーラーマイルド透明 （表面劣化度（大）までの場合） |
ベース：12.5㎏ 硬化剤：2.5㎏ |
0 (無希釈) |
0.12～0.18 | 1～2※2 | 4時間以上7日以内 | ハケ・ローラー |
| アレスダイナミックルーフ1液エポシーラー （表面劣化度（大）までの場合） |
14㎏ | 0 (無希釈) |
0.12～0.18 | 1～2※2 | 4時間以上7日以内 | ハケ・ローラー | |
| アレスダイナミックシーラーアクア透明 （表面劣化度（中）までの場合） |
ベース：12.5㎏ 硬化剤：2.5㎏ |
0～10 (上水) |
0.13～0.20 | 1～2※2 | 4時間以上7日以内 | ハケ・ローラー | |
| アレスダイナミックルーフ1液カチオンシーラー （表面劣化度（中）までの場合）※3 |
15㎏ | 0～10 (上水) |
0.13～0.20 | 1～2※2 | 2時間以上7日以内 | ハケ・ローラー | |
| 上塗 | ラグゼMUKIルーフ | 15㎏ | 0～10 (上水) |
0.15～0.25 | 2 | 2時間以上7日以内 | ハケ・ローラー エアレス |
| 縁切り | 塗装後、水切り部分で住宅屋根用化粧スレートの重なり部が塗料で詰まった場合には、皮スキ等で必ず縁切りを行ってください。 瓦の上下に隙間がないと通気が不十分になり、結露水などの影響により漏水や素材の腐食。塗膜剥離・膨れなどに繋がる恐れがあります。 |
||||||
※2 劣化した吸込みの著しい素材の場合、表面に艶がでるまで塗り重ねてください。
※3 10年以内の比較的劣化が少ない既存塗膜の場合、アレスダイナミックシーラーアクア透明をご使用ください。
住宅屋根用化粧スレート、波形スレート、厚形スレート瓦
| 工程 | 塗料名・処置 | 荷姿 | 希釈率 （重量％） |
標準所要量 （kg/m2/回） |
塗装回数 | 塗装間隔 （23℃） |
塗装方法 |
|---|---|---|---|---|---|---|---|
| 素地調整 | 劣化した旧塗膜や表面の化粧層、砂、ホコリ、汚れ、コケ等は高圧水洗浄(10～15MPa)で除去してください。その後、水分がなくなるまで1～2日程度十分に乾燥させてください。 | ||||||
| 下塗 | アレスダイナミックシーラーマイルド透明 （表面劣化度（大）までの場合） |
ベース：12.5㎏ 硬化剤：2.5㎏ |
0 (無希釈) |
0.12～0.18 | 1～2※2 | 4時間以上7日以内 | ハケ・ローラー |
| アレスダイナミックルーフ1液エポシーラー （表面劣化度（大）までの場合） |
14㎏ | 0 (無希釈) |
0.12～0.18 | 1～2※2 | 4時間以上7日以内 | ハケ・ローラー | |
| 上塗 | ラグゼMUKIルーフマイルド | ベース：12.9㎏ 硬化剤：2.1㎏ |
0～10 (塗料用シンナーA) |
0.15～0.25 | 2 | 4時間以上7日以内 | ハケ・ローラー エアレス |
| 縁切り | 塗装後、水切り部分で住宅屋根用化粧スレートの重なり部が塗料で詰まった場合には、皮スキ等で必ず縁切りを行ってください。 瓦の上下に隙間がないと通気が不十分になり、結露水などの影響により漏水や素材の腐食。塗膜剥離・膨れなどに繋がる恐れがあります。 |
||||||
※2 劣化した吸込みの著しい素材の場合、表面に艶が出るまで塗り重ねてください。
金属屋根
| 工程 | 塗料名・処置 | 荷姿 | 希釈率 （重量％） |
標準所要量 （kg/m2/回） |
塗装回数 | 塗装間隔 （23℃） |
塗装方法 |
|---|---|---|---|---|---|---|---|
| 素地調整 | 電動工具、手工具等で3種ケレン程度の処理を行い、さび、ゴミ・汚れなどを入念に除去してください。 | ||||||
| 下塗 | アレスダイナミックプライマー | ベース：14.4㎏ 硬化剤：1.6㎏ |
0～10 (塗料用シンナーA) |
0.13～0.18 | 1 | 4時間以上7日以内 | ハケ・ローラー |
| 上塗 | ラグゼMUKIルーフマイルド | ベース：12.9㎏ 硬化剤：2.1㎏ |
0～10 (塗料用シンナーA) |
0.12～0.14 | 2 | 4時間以上7日以内 | ハケ・ローラー エアレス |
※2 劣化した吸込みの著しい素材の場合、表面に艶が出るまで塗り重ねてください。
